HeisskanaldüseSLIM-LINE
DÜSE FÜR BEENGTE EINBAURÄUME UND INNENANSPRITZUNG
Typ 01.030.![](/fileadmin/bilder/produkte/heisskanalduesen/slim-line/slim-line/Heisskanalduese-Slim-Line-790x700-von-HEITEC-Innenanspritzung-hot-runner-nozzle.jpg)
Produktmerkmale
- Geringer Platzbedarf
- Schneller Farbwechsel
- Hervorragend geeignet zur Anspritzung von Kosmetikteilen oder Verschlusskappen
- In Kombination mit unserem Kühlkern sind Innenanspritzungen ab 16mm Artikelinnenkontur möglich
- Wärmeleitspitzen metallisch verbunden oder geschraubt
- Sehr gute Abrissqualität
- Kurze Zykluszeit durch geringen Wärmeeintrag ins Werkzeug
- Für alle Kunststoffe mit bis zu 30% Füllstoffanteilen geeignet
- Einbaudurchmesser 11-15mm
- Fließkanaldurchmesser 3-4mm
- Düsenlängen von 18,5-240mm
- Schussgewichte von 0,1-20g
Produkttypen

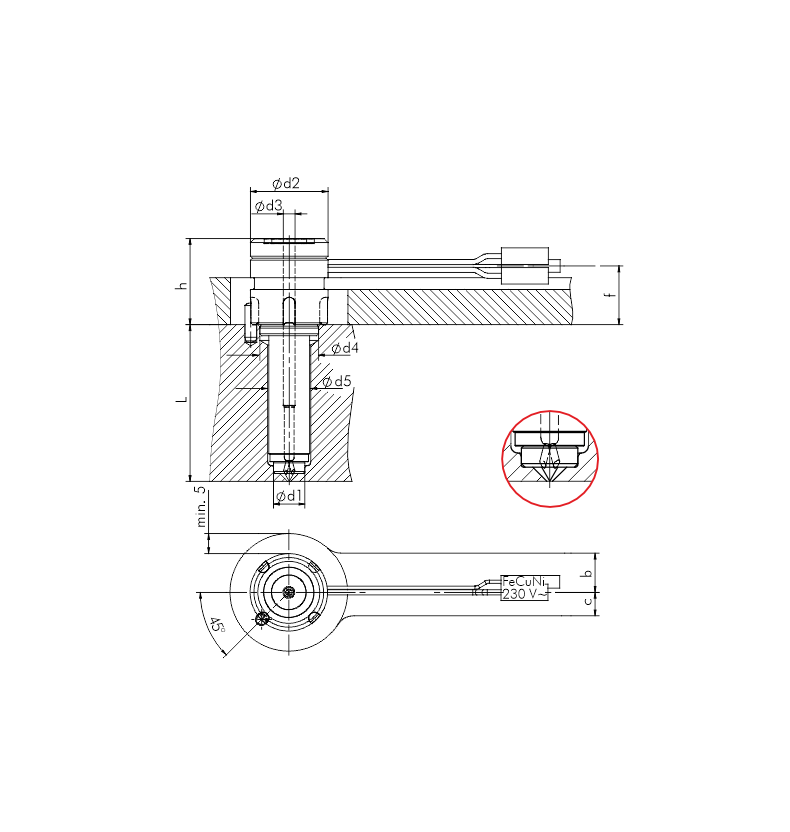

Typ | L | d1 | d2 | d3 | h | f | b | c |
---|---|---|---|---|---|---|---|---|
01.030.08.L | 40 / 50 / 60 / 70 / 80 / 100 / 120 / 140 / 150 / 160 | 8 | 20 | 3 | 22 | 14 | 10 | 6 |
01.030.10.18,5 | 18,5 | 10 | 20 | 3 | 15 | 14 | 10 | 6 |
01.030.10.L | 40 / 50 / 60 / 80 / 100 / 120 / 140 | 10 | 20 | 4 | 22 | 14 | 10 | 6 |
