HeisskanaldüseFLAT-LINE
FLACHDÜSE, FÜR ENGE NESTABSTÄNDE
Typ 01.041.
Produktmerkmale
- Einzeln geregelte Nestabstände ab 7mm möglich
- Hervorragend geeignet zur Anspritzung von medizinischen Küvetten und Prüfgefäßen oder Elektronikbauteilen im Reel-to-Reel Verfahren
- Wärmeleitspitzen metallisch verbunden oder geschraubt
- Servicefreundlich durch kundenseitig einfach austauschbare Heizungen & Thermofühler
- Kurze Zykluszeit durch geringen Wärmeeintrag ins Werkzeug
- Für alle Kunststoffe mit bis zu 30% Füllstoffanteilen geeignet
- Einbaudurchmesser 7- 27mm
- Fließkanaldurchmesser 2,5-6 mm
- Düsenlängen von 25-120mm
- Schussgewichte von 0,01-50g
Produkttypen

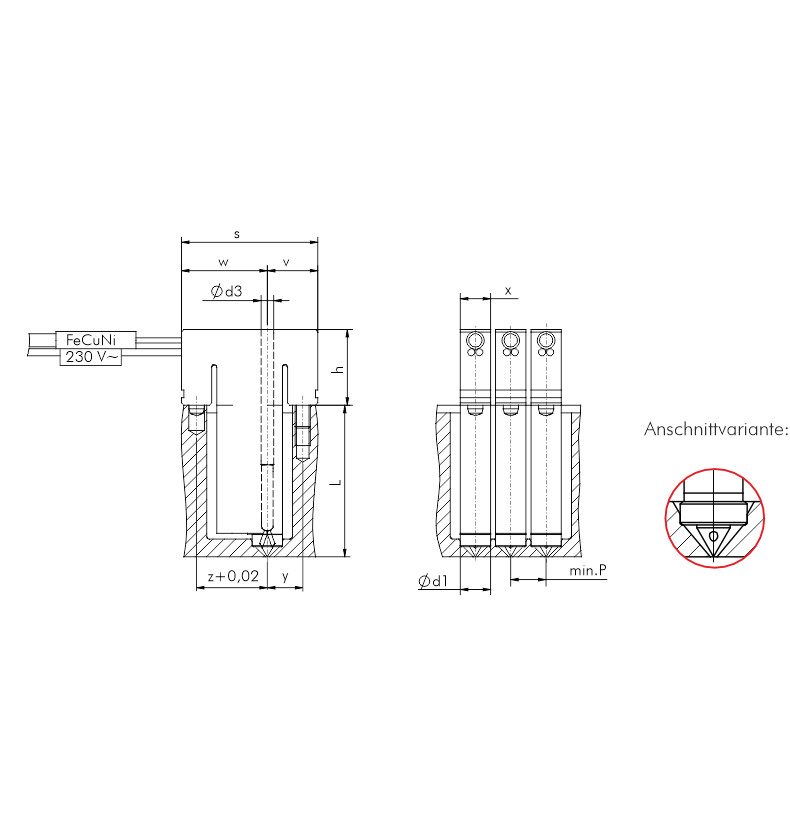

| Typ | L | d1 | d3 | s | v | w | h | x | y | z | min_P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01.041.05.L | 25 / 30 / 40 / 50 / 60 | 5 | 2,5 | 27 | 10 | 17 | 15 | 5 | 7 | 14 | 5,5 |
| 01.041.06.L | 25 / 30 / 40 / 50 / 60 | 6 | 2,5 | 27 | 10 | 17 | 15 | 6 | 7 | 14 | 7 |
| 01.041.08.L | 30 / 40 / 50 / 60 / 70 / 80 | 8 | 3 | 31 | 14 | 17 | 15 | 7 | 11 | 14 | 10 |
| 01.041.10.L | 40 / 50 / 60 / 80 | 10 | 4 | 38 | 15 | 23 | 22 | 10 | 11 | 19 | 14 |
| 01.041.16.L | 40 / 50 / 60 / 80 / 100 / 120 | 16 | 6 | 72 | 27 | 45 | 22 | 16 | 16,5 | 34 | 21 |
