HeisskanaldüseX-PURE®-LINE
Spitzenvariante mit Spitze - Typ 11
Typ 01.058.Produkttypen

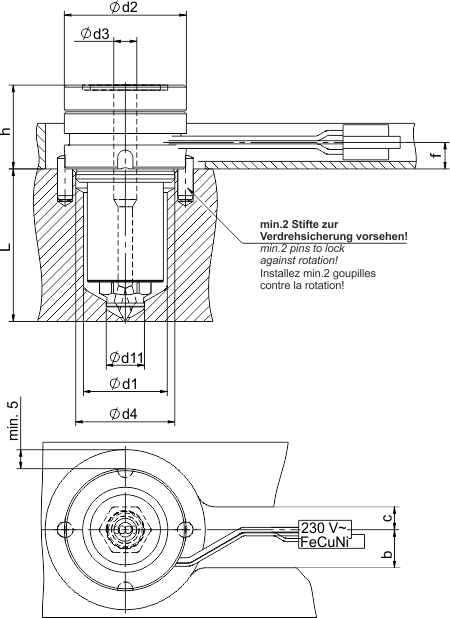

| Typ | L | d1 | d2 | d3 | d4 | d11 | h | f | b | c |
|---|---|---|---|---|---|---|---|---|---|---|
| 01.058.17.L.11 | 40 / 50 / 60 / 70 / 80 / 90 / 100 / 110 | 17 | 28 | 4 | 22 | 7 | 22 | 7 | 10 | 6 |
| 01.058.22.L.11 | 40 / 50 / 60 / 70 / 80 / 90 / 100 / 110 | 22 | 32 | 6 | 26 | 10 | 22 | 7 | 10 | 6 |
| 01.058.34.L.11 | 40 / 50 / 60 / 70 / 80 / 90 / 100 / 110 | 34 | 46 | 9 | 38 | 13 | 27 | 6,6 | 20 | 6 |
| 01.058.42.L.11 | 60 / 70 / 80 / 90 /100 / 110 / 120 / 130 | 42 | 54 | 13 | 46 | 20 | 30 | 12,5 | 20 | 6 |
Einzeldüsen
Diese Düse ist auch als Einzeldüse erhältlich.
