HeisskanaldüseSTAR-LINE-CROWN linear 1-fach
UNSERE DÜSE ZUR SEITLICHEN ANSPRITZUNG

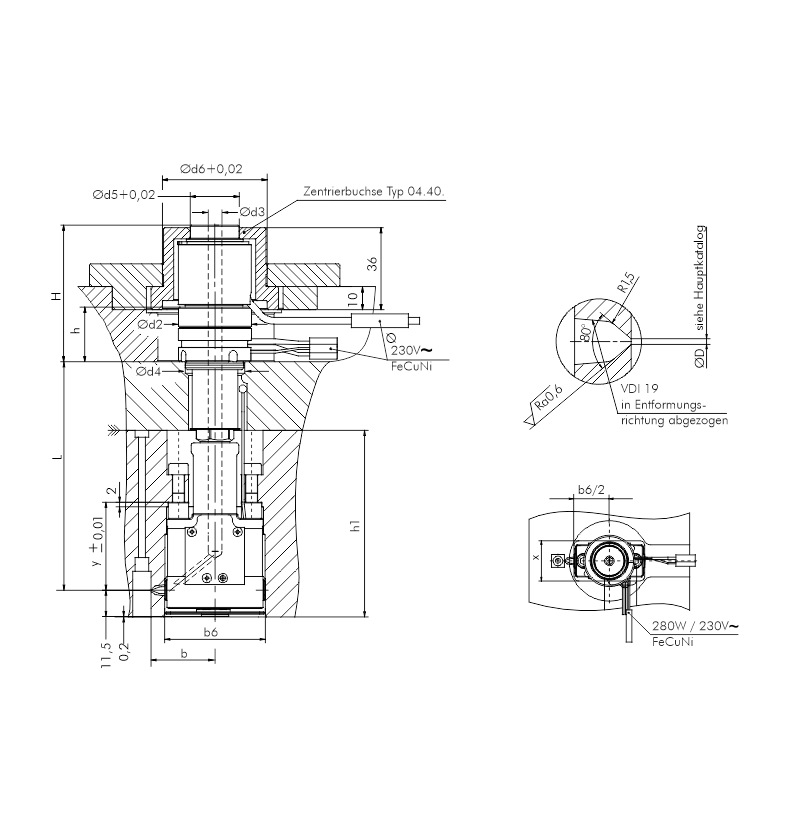

Typ 01.076.44.01.Produkttypen
| Typ | b | b6 | n | L | d2 | d3 | d4 | Y | x | h |
|---|---|---|---|---|---|---|---|---|---|---|
| 01.076.44.01.100 | 28 | 44 | 1 | 100 | 32 | 6 | 26 | 38,5 | 17 | 22 |
| 01.076.44.01.120 | 28 | 44 | 1 | 120 | 32 | 6 | 26 | 38,5 | 17 | 22 |
| 01.076.44.01.160 | 28 | 44 | 1 | 160 | 32 | 6 | 26 | 38,5 | 17 | 22 |
| 01.076.44.01.200 | 28 | 44 | 1 | 200 | 32 | 6 | 26 | 38,5 | 17 | 22 |
| 01.076.64.01.120 | 43 | 64 | 1 | 120 | 46 | 9 | 38 | 50 | 25 | 27 |
| 01.076.64.01.160 | 43 | 64 | 1 | 160 | 46 | 9 | 38 | 50 | 25 | 27 |
| 01.076.64.01.200 | 43 | 64 | 1 | 200 | 46 | 9 | 38 | 50 | 25 | 27 |
| 01.076.64.01.220 | 43 | 64 | 1 | 220 | 46 | 9 | 38 | 50 | 25 | 27 |
Einzeldüsen
Diese Düse ist auch als Einzeldüse erhältlich.
