HeisskanaldüseFIRST-LINE
STANDARDDÜSE
Typ FL
Produktmerkmale
- Hervorragendes Temperaturprofil
- Wärmeleitspitzen - Metallisch verbunden oder geschraubt
- Zusätzliche thermische Trennung zwischen Düsenheizrohr und Körper für beste Isolationswirkung zum Werkzeug
- Bis zu 5mm Spitzenverlängerung möglich
- Sehr gute Abrissqualität
- Einsetzbar für bis zu 2000bar -Einspritzdruck
- Einbaudurchmesser 15-30mm
- Fließkanaldurchmesser 4-9mm
- Düsenlängen 22-350mm
- Schussgewichte 0,05-1800g
Produkttypen

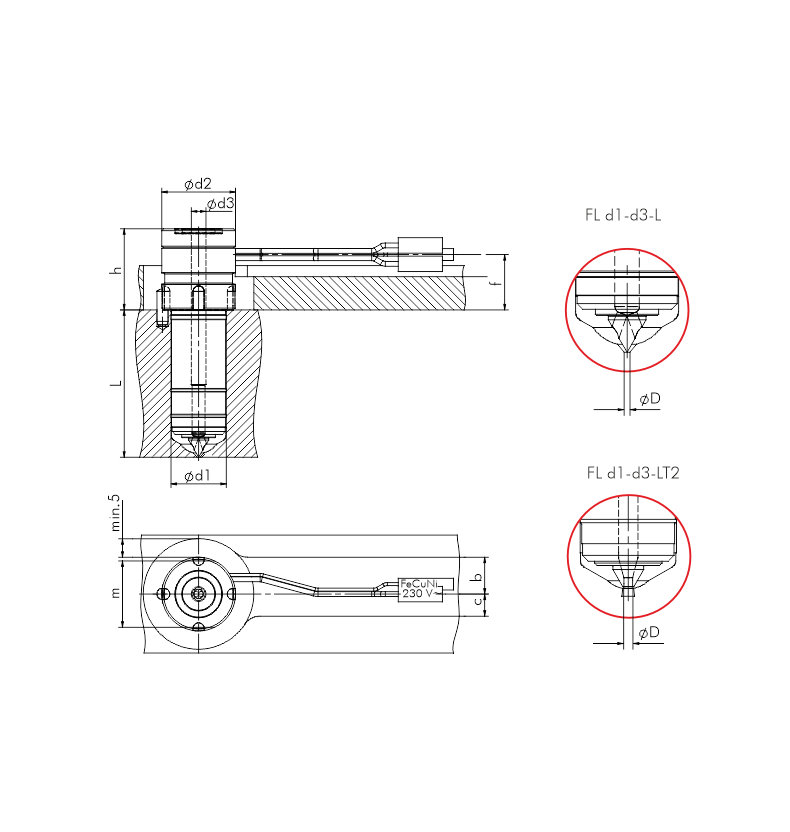

| Typ | d1 | d3 | L | d2 | h | D | f | m | c | b |
|---|---|---|---|---|---|---|---|---|---|---|
| FL15-4-L | 15 | 4 | 50-110 | 20 | 22 | 0,6-1,5 | 15 | 18 | 6 | 10 |
| FL20-5-L | 20 | 5 | 50-120 | 30 | 22 | 0,8-2,5 | 15 | 27 | 6 | 10 |
| FL26-6-L | 26* | 6 | 60-120 | 40 | 30 | 1,0-3,6 | 21 | 36 | 6 | 10 |
| FL30-9-L | 30* | 9 | 60-120 | 40 | 30 | 1,2-4,2 | 21 | 36 | 6 | 10 |
Standardisierte Verlängerung in 10mm Intervall /*in 20mm Intervall - weitere Längen auf Anfrage
