HeisskanaldüseCONNECTING-LINE
ANSCHLUSSDÜSE, angeschraubt am Heisskanal

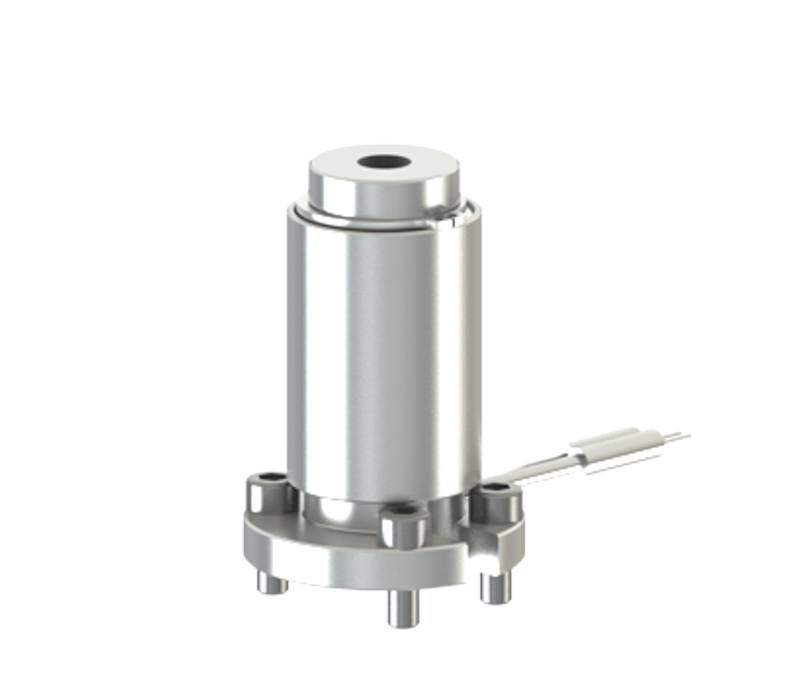

Typ 01.380.Bei der CONNECTING-LINE DÜSE handelt es sich um einen Anschlussdüse, die auf den Heisskanal-Verteiler angeschraubt wird.
Dieser Anschlussdüse fungiert als stabiles, beheiztes Zwischenstück und ermöglicht Ihnen einen kompatiblen Einbau mit allen System-Verteiler. Mit einer angeschraubten Anbindung zur Form ist diese Bauweise mit einer austauschbaren Heizung besonders sicher in der Anwendung.
Produktmerkmale
- Connecting-Line, Variabel, Typ 01.380.
- mit austauschbarer Heizung
- angeschraubt am Heißkanal
- Fließkanal-Durchmesser von 6 – 12mm
Produkttypen

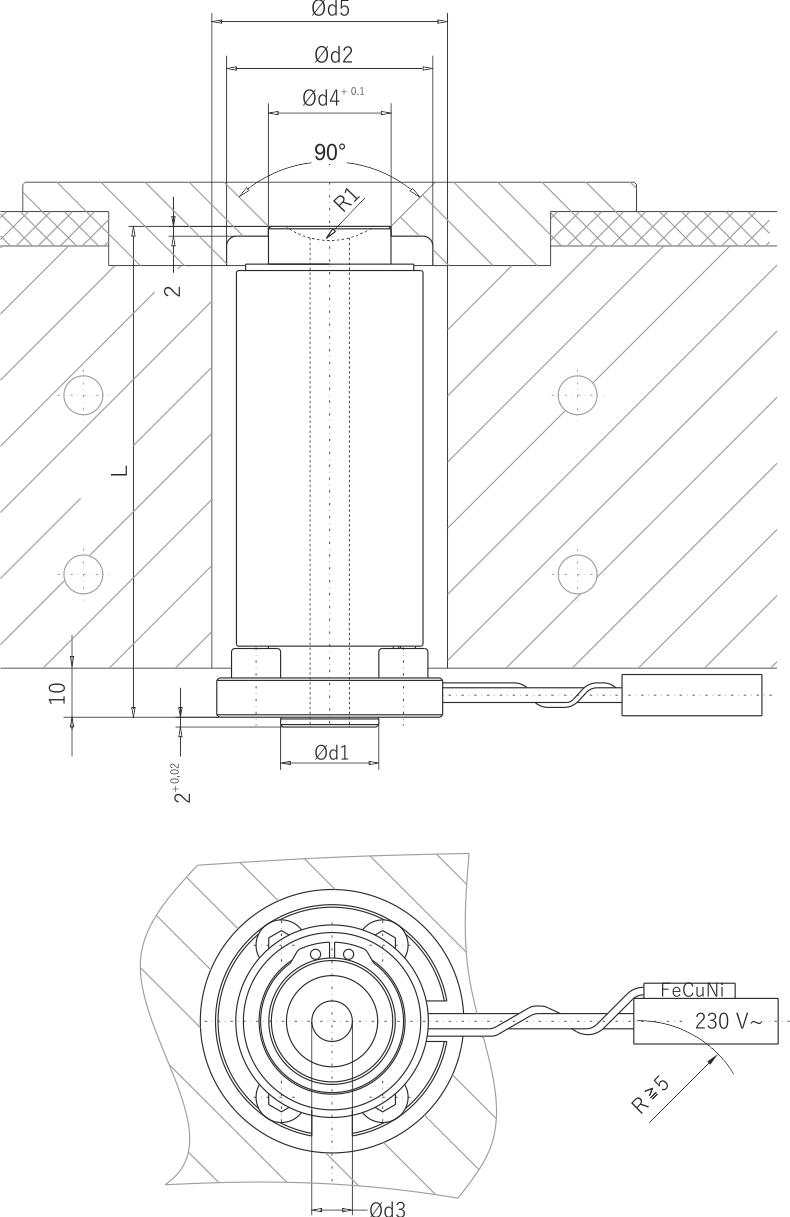

| Typ | L | d1 | d2 | d3 | d4 | d5 | b | m | R1 |
|---|---|---|---|---|---|---|---|---|---|
| 01.380.06.R1 | 75/100/120 | 20 | 42 | 6 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 |
| 01.380.08.R1 | 75/100/120 | 20 | 42 | 8 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 |
| 01.380.10.R1 | 75/100/120 | 24 | 44 | 10 | 25 | 54 | 10 | 2 | 0 / 15,5 / 40 |
| 01.380.12.R1 | 75/100/120 | 24 | 44 | 12 | 25 | 54 | 10 | 2 | 0 / 15,5 / 40 |
