HeisskanaldüseCONNECTING-LINE
ANSCHLUSSDÜSE, angeschraubt am Heisskanal

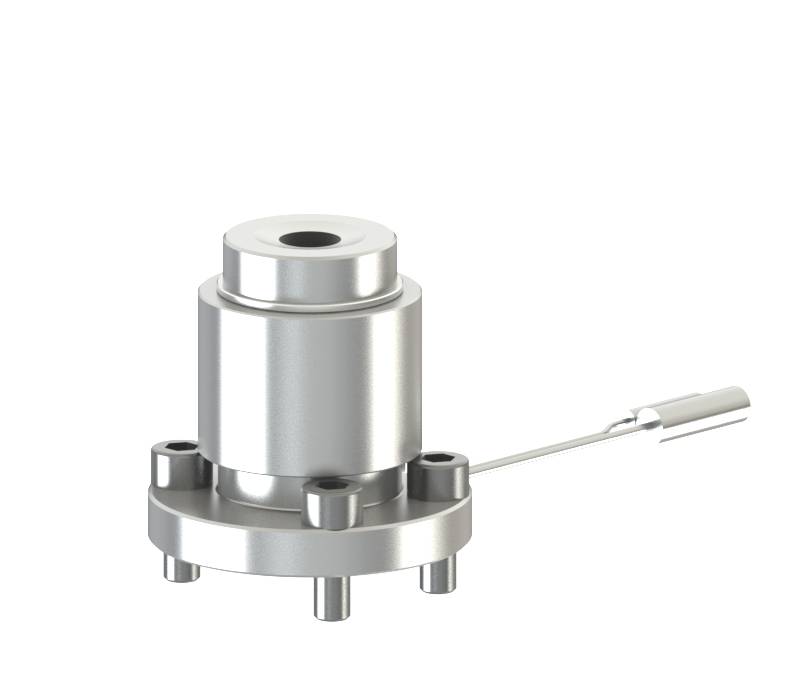

Typ 01.390.Bei der CONNECTING-LINE DÜSE handelt es sich um einen Anschlussdüse, die auf den Heisskanal-Verteiler angeschraubt wird. Diese Anschlussdüse hat die Aufgabe die Kunststoffschmelze von der Maschinendüse in den Heisskanal-Verteiler weiterzuleiten. Sie besitzt eine austauschbare Heizung und einen austauschbaren Thermofühler.
Produktmerkmale
- Connecting-Line, Standard, Typ 01.390.
- mit austauschbarer Heizung
- angeschraubt am Heißkanal
- Fließkanal-Durchmesser von 6 – 12mm

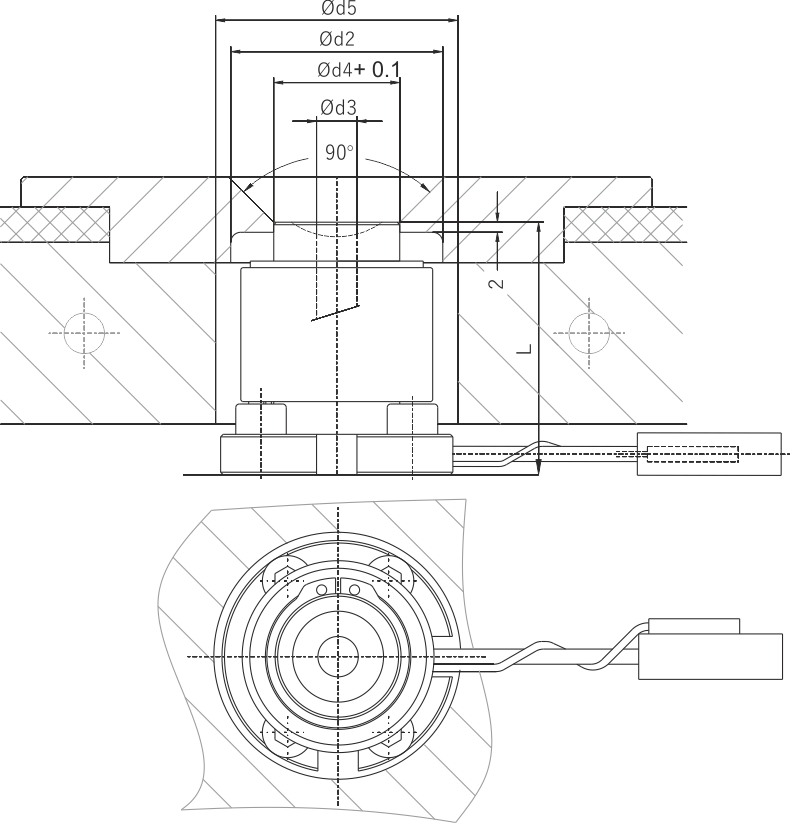

Produkttypen
| Typ | L | d1 | d2 | d3 | d4 | d5 | b | m | R1 | AnschlusswinkelHeizung |
|---|---|---|---|---|---|---|---|---|---|---|
| 01.390.06.R1 | 50 | 20 | 42 | 6 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 | 0° |
| 01.390.06.R1 | 50 | 20 | 42 | 6 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 | 90° |
| 01.390.08.R1 | 50 | 20 | 42 | 8 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 | 0° |
| 01.390.08.R1 | 50 | 20 | 42 | 8 | 25 | 48 | 10 | 2 | 0 / 15,5 / 40 | 90° |
| 01.390.10.R1 | 50 | 24 | 44 | 10 | 28 | 54 | 10 | 2 | 0 / 15,5 / 40 | 0° |
| 01.390.10.R1 | 50 | 24 | 44 | 10 | 28 | 54 | 10 | 2 | 0 / 15,5 / 40 | 90° |
| 01.390.12.R1 | 50 | 24 | 44 | 12 | 28 | 54 | 10 | 2 | 0 / 15,5 / 40 | 0° |
| 01.390.12.R1 | 50 | 24 | 44 | 12 | 28 | 54 | 10 | 2 | 0 / 15,5 / 40 | 90° |
