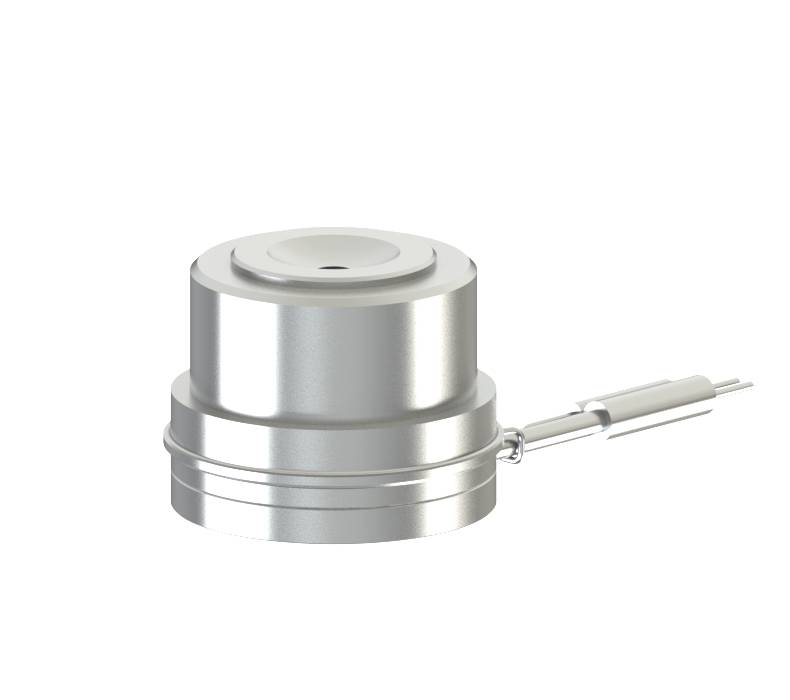

HeisskanaldüseADAPTER-LINE
DÜSENAUFSATZ, Einzeldüsenlösung - einsetzbar mit allen Standarddüsen
Typ 01.430.Bei der ADAPTER-LINE DÜSE handelt es sich um einen Düsenaufsatz für Einzelanwendungen.
Dieser Aufsatz fungiert als stabiles, beheiztes Zwischenstück und ermöglicht Ihnen einen kompatiblen Einbau mit allen Standarddüsen. Mit einer direkten Anbindung zum Formteil ist diese prozesssichere Bauweise eine besonders preisgünstige Anwendung. Gerne auch als Testwerkzeug im Einsatz.
Mit zwei aufeinander abgestimmten Heizungen wird ein homogenes Temperaturprofil erreicht, ebenso ermöglichen die angepassten Fließkanaldurchmesser eine materialschonende Schmelzführung und prozesssichere Verarbeitung des Kunststoffes.
Produktmerkmale
- Adapter-Line, Typ 01.430.
- Düsenaufsatz, bei Einzelanwendung als stabiles beheiztes Zwischenstück
- Fließkanal-Durchmesser von 3 – 9mm

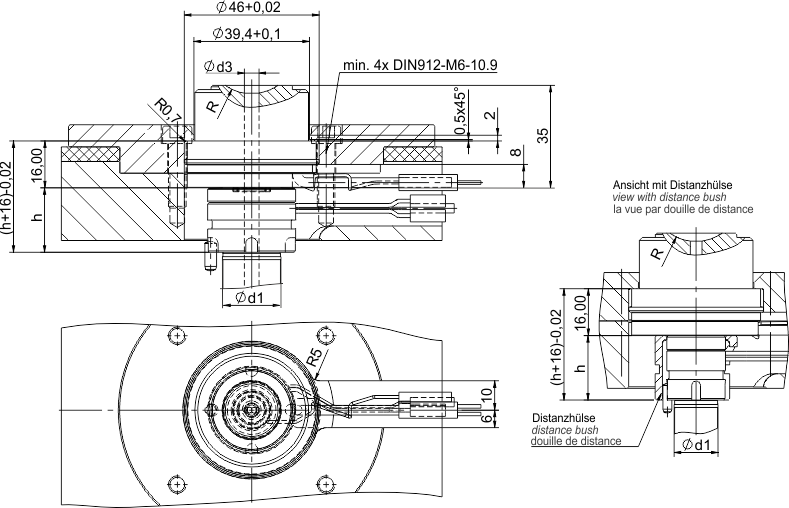

Produkttypen
| Typ | Duesentyp | d1 | d3 | h | R |
|---|---|---|---|---|---|
| 01.430.3.R | 01.010.13.L | 01.020.13.L | 01.030.08.L | 01.110.15.L | 13 | 3 | 22 | 0 / 15,5 / 40 |
| 01.430.4.R | 01.010.15.L | 01.020.15.L | 01.030.10.L | 01.058.17.L | 01.230.18.L | 01.240.18.L | 15 | 4 | 22 | 0 / 15,5 / 40 |
| 01.430.4,5.R | 01.059.11.L | 11 | 4,5 | 22 | 0 / 15,5 / 40 |
| 01.430.5.R | 01.010.20.L | 01.020.20.L | 01.110.20.L | 20 | 5 | 22 | 0 / 15,5 / 40 |
| 01.430.6.R | 01.010.26.L | 01.020.26.L | 01.058.22.L | 01.059.13.L | 01.230.24.L | 01.240.24.L | 26 | 6 | 22 | 0 / 15,5 / 40 |
| 01.430.8.R | 01.059.20.L | 20 | 8 | 22 | 0 / 15,5 / 40 |
| 01.430.9.R | 01.010.30.L | 01.020.30.L | 01.058.34.L | 30 | 9 | 22 | 0 / 15,5 / 40 |
