RegeltechnikAnschlusskasten
Der Anschlusskasten direkt am Heißkanal platziert, sorgt für ein aufgeräumtes Anschlussbild und mehr Sicherheit am Arbeitsplatz.
Typ 03.014.In dem Anschlusskasten können alle notwendigen Anschlusskabel zwischen Heißkanal und Heißkanalregler platziert werden. Mit dem verschiedenen Anschlusskastengrößen werden die Thermo- sowie Stromzufuhren sicher verstaut.
Zudem erhöht es Ihre Sicherheit und sorgt für aufgeräumte Arbeitsplätze.
Produktmerkmale
- Umfassende Funktionalität
- Bedienung ohne Betriebsanleitung
- Bedienung ohne Schulungsbedarf
- Alle wichtigen Heißkanalfunktionen
- Zahlreiche Überwachungsfunktionen
- Überlegene Regelalgorithmen
- Bebilderte Anleitung zur Fehlerbehandlung
- Analysetools
- Selbsterklärende Bedienoberfläche
- Smarte Navigation
- Bedienerführung
- Schnellstartassistent
- Integrierte Hilfe
- Individuell einstellbare Zonenanzeige
- Schritt-für-Schritt Fehlerbehebung
- Service-Datei
- Ereignisliste
Produkttypen

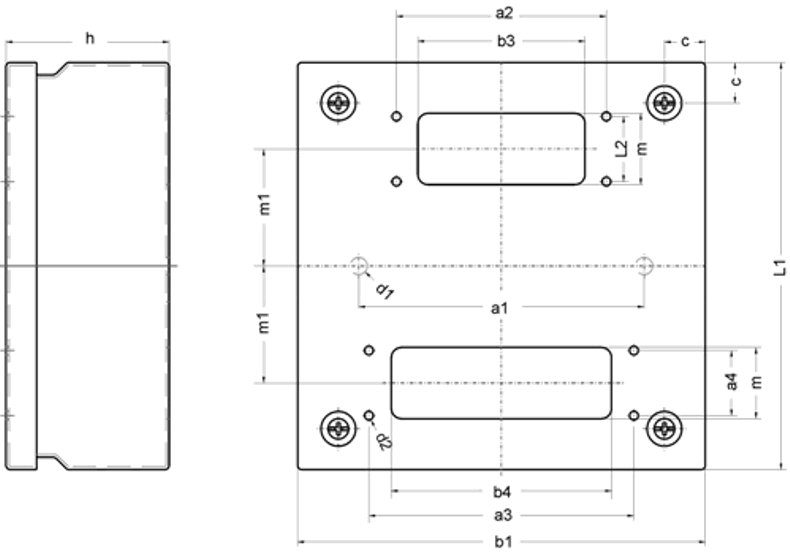

| Typ | kompl Anschlusskasten | passend zu Regelgerät | Steckdosentyp | L1 | b1 | b2 | b3 | a1 | a2 | a3 | a4 | m1 | m2 | c | d1 | d2 | d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03.14.05 | 03.14.05 | 03.30.05 | 03.04.2024 | 200 | 150 | - | 108 | 140 | - | 108 | 32 | - | 35 | 20 | 8,4 | 4,3 | M4 |
| 03.14.10 | 03.14.10 | 03.30.10 | 1x 03.04.24 + 1x 03.04.16 | 200 | 200 | 82 | 108 | 140 | 103 | 130 | 32 | 57,5 | 35 | 20 | 8,4 | 4,3 | M4 |
| 03.14.15 | 03.14.15 | 03.30.15 | 2x 03.04.24 + 1x 03.04.16 | 300 | 200 | 82 | 108 | 140 | 103 | 130 | 32 | 107,5 | 35 | 20 | 8,4 | 4,3 | M4 |
