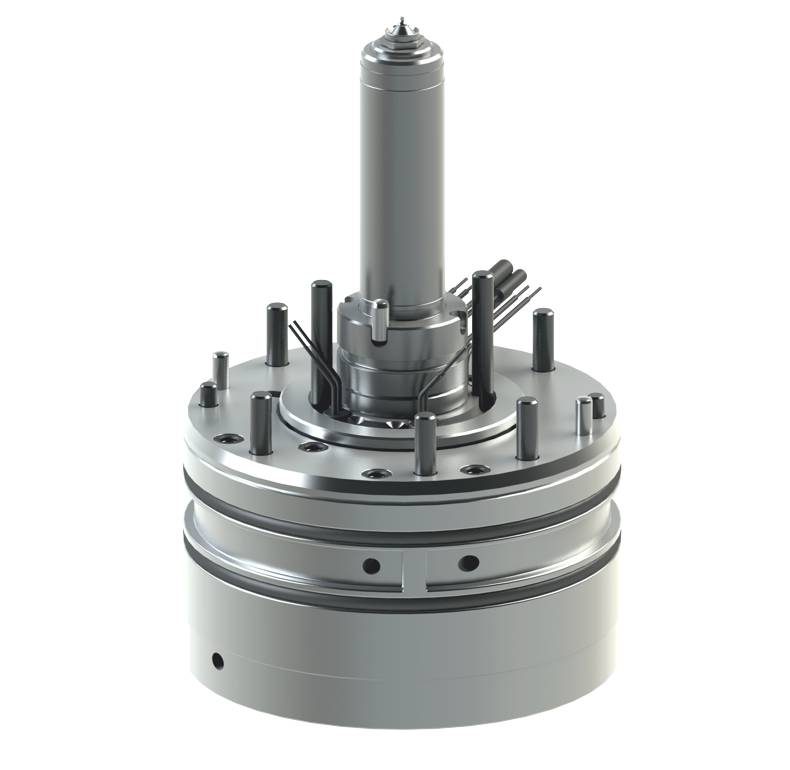

NV-AntriebstechnikEINZELNADELVERSCHLUSS ANTRIEB - GEKÜHLT
Typ 64.40.
Produktmerkmale
- Kombinierbar mit FIRST- und X-PURE®-LINE Düsen
- Mit integrierter Kühlung für optimale thermische Trennung zum Werkzeug
- Nadelantrieb über Ringkolben mit integrierter Traverse
- In drei Größen erhältlich
- Einbaudurchmesser ab 100mm
- Einbauhöhe: ab 72mm
- Nadelhub: 7mm
- Antriebsart: pneumatisch
- Betriebsdruck: 6-8bar
Produkttypen

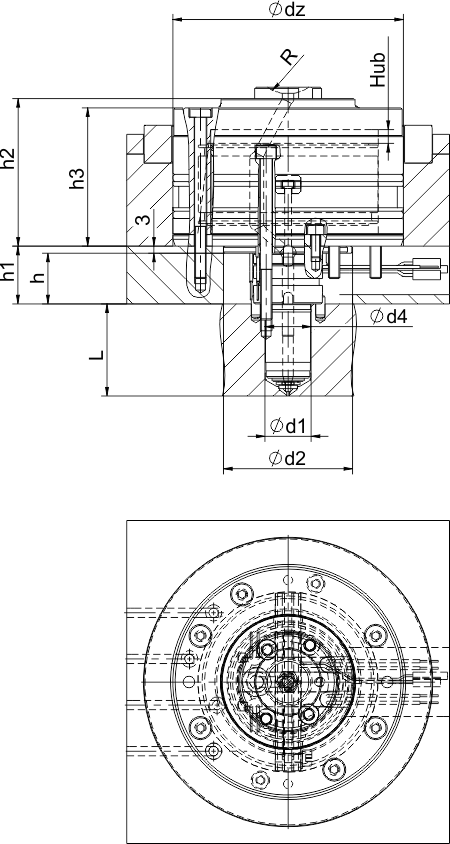

| Typ | Duesentyp | d1 | d2 | d4 | dz | h | h1 | h2 | h3 | Hub |
|---|---|---|---|---|---|---|---|---|---|---|
| 64.40.15 | 61.058.17 | 17 | 56 | 22 | 56 | 22 | 25 | 64 | 60 | 6 |
| 64.40.15 | 61.059.11 | 11 | 56 | 22 | 56 | 22 | 25 | 64 | 60 | 6 |
| 64.40.15 | 61.059.13 | 13 | 56 | 22 | 56 | 22 | 25 | 64 | 60 | 6 |
| 64.40.15 | 61.120.15 | 15 | 56 | --- | 56 | 22 | 25 | 64 | 60 | 6 |
| 64.40.20 | 61.120.20 | 20 | 56 | --- | 56 | 22 | 25 | 64 | 60 | 6 |
| 64.40.26 | 61.058.22 | 22 | 66 | 26 | 66 | 22 | 25 | 68 | 64 | 8 |
| 64.40.26 | 61.120.26 | 26 | 66 | --- | 66 | 30 | 33 | 68 | 64 | 8 |
| 64.40.30 | 61.059.20 | 20 | 66 | 26 | 66 | 22 | 25 | 68 | 64 | 8 |
| 64.40.30 | 61.120.30 | 30 | 66 | --- | 66 | 30 | 33 | 68 | 64 | 8 |
| 64.40.34 | 61.058.34 | 34 | 96 | 38 | 96 | 27 | 33 | 96 | 106,8 | 13 |
| 64.40.46 | 61.058.42 | 42 | 96 | 46 | 96 | 30 | 36 | 96 | 106,8 | 13 |
| 64.40.46 | 61.120.46 | 46 | 96 | --- | 96 | 30 | 36 | 96 | 106,8 | 13 |
